    吸尘器接通电源,按下开关后室内保险丝熔断

    【凯德威吸尘器】上海工厂用大功率工业吸尘吸水机器 日期:2018-04-30 16:13 阅读:0

    1.电度表的容量及保险丝的容量不符合要求

    如前所述,吸尘器的电机是单相串激电动机,它有一个特 点,就是在电机起动的瞬时电流骤增,可达该吸尘器的额定电 流的2.5〜3倍,瞬间之后即恢复到额定电流值。如以700瓦的 吸尘器的电流来计算,它的额定电流为3.2安左右,但在一按 开关的瞬间,电流值可一下冲到9安之多。另外,吸尘器的输入 功率标准允许有正负偏差,而大多吸尘器的功率以正偏差为 多,因此,如购买输入功率为700瓦的吸尘器,它的电动机输入 功率完全有可能是750瓦左右。这样,如不考虑功率因数(串 励电动机的功率因数大多在0.95以上),其额定电流值可在 3.4安左右,瞬间电流值的保险系数就应放在额定电流3倍 左右。由此得出目前该室内的小火表和保险丝能否允许这一 电流通过。

    如果这方面没有问题,保险丝熔断的故障应须从机体上 的其他环节上找原因。

    2.检查吸尘器电源线与卷线机构是否短路

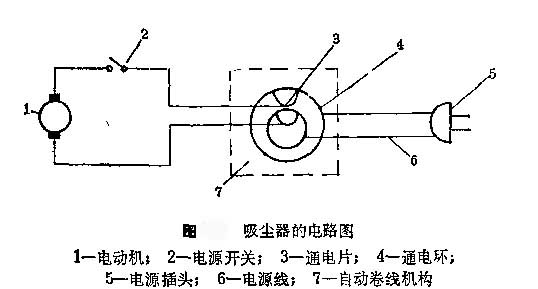

    首先介绍一下吸尘器的电路图:对没有自动卷线机构装 置的吸尘器来说,线路很简单,电源线直接与电源开关和电机 相串接。对有自动卷线机构的吸尘器来说,电源线是通过卷 线机构内部的通电片与通电环然后与电源开关、电机串接,见 图1。电源线内的两根导线分别焊在卷线盘前侧的两个通 电环(也称金属滑环)上,这两个通电环又分别同卷线盘支架后侧的两个通电片(也称弹簧接触片〉滑动接触,其中一个通 电片用导线同开关相连接,另一个通电片用导线同电动机相 连接。

    通过图1我们可将这一检查过程分以下几个步骤进行:

    笫一步,将通电片上与电源开关、电动机相连的导线断 开,用万用表电阻档测量电源插头两端的电阻值,如果万用表 上的电阻值很髙或趋于无穷大,表明这一段线路没有问题,故 障在其他方面。如果读数为零,则表明这一段线路有问题,应 .进行第二步检查。

    第二步,将电源线与两通电环断开,用万用表电阻档测査 电源插头两端之间的电阻值。如果两插头间的电阻值在几十 欧以下,则表明电源线内部已短路,应更换或修复。修复的办 法是设法找出电源线内短路之处,剥去塑管、,将两根引起短路 的线头拨开,分别重新与各自一条线路上的接线连接,用焊锡 焊牢,然后分别用电工绝缘胶布包好。有的电源线是无法焊 接的,应重新调换一根电源线。如果电源线的两裸露插片之 间的电阻值在千欧以上,那么表明电源线完好,再进行第三步 检查。

    吸尘器的电路图

    第三步,如果电源线没问题,故障就可能出在自动卷线机 构内的通电片与通电环的接触上。这种故障偶尔发生,有的卷线机构装配不妥,在卷线盘支架与卷线盘接触时,不小心吏 支架上的通电片翻卷,导致内环通电片与外环通电环相触,或 外环通电片与内环通电环相触,形成短路。这一故障只要将 卷线盘支架拆下,将通电片扳正即可。

    目前一般的吸尘器电源开关是单刀单程开关,这种开关 发生短路只能使吸尘器处于常开状态,不会导致保险丝熔 断。也有一种低髙压调速的吸尘器装有双刀双程的拨断开 关,这种开关有可能发生短路导致保险丝熔断。这种开关的 检修方法是:将开关线路断开,分别用万用表上的两测笔测幵 关反面的接线柱,置开关于“开”或“关”状态,如发现万用表上 电阻值均为零,则说明短路,应重新调换一个开关。

    3.吸尘器内部带电部分接地

    如果以上捡查均属正常,则问題发生在吸尘器内部的 带电部分接地,造成短路。此时,用户须拆开吸尘器的主机 腔,检查里面的各接线和电机安装等是否合理,是否与带电 外壳或电机外壳相碰,如果确有这一问题则应将线路故障排 除。

    4.主机故障

    主机故障可分以下三部分:

    (1)电动机内定、转子绕组短路。

    (2)电动机内部绝缘不良,造成击穿短路。

    (3)电动机引线裸露碰壳。
